Panele ochronne GK-RTG to jeden z tych materiałów, które decydują o tym, czy pracownia spełnia normy ochrony radiologicznej, czy tylko wygląda, jakby je spełniała. Różnica nie jest widoczna gołym okiem, bo tkwi w grubości warstwy ołowiu ukrytej wewnątrz płyty gipsowo-kartonowej. Ten artykuł wyjaśnia, czym te panele naprawdę są, jak je porównywać i jak dobrać właściwy wariant do konkretnego projektu, od gabinetu stomatologicznego po pracownię diagnostyki obrazowej. W praktyce bywa, że dobór płyt GK-RTG traktowany jest powierzchownie, jak wybór zwykłego materiału wykończeniowego. To błąd, który ujawnia się dopiero podczas odbioru przez Państwową Inspekcję Sanitarną lub podczas pomiarów dozymetrycznych po montażu. Dobrze dobrany panel to właściwy ekwiwalent Pb, odpowiedni format, sprawdzona dokumentacja i ciągłość osłony na każdym połączeniu.

Centrum Ochrony Radiologicznej Coradika dostarcza certyfikowane panele ochronne GK-RTG z kompletną dokumentacją, zarówno dla szpitali realizujących pełne adaptacje pracowni, jak i dla firm wykonawczych potrzebujących materiałów gotowych do odbioru.

Czym jest panel GK-RTG i jak różni się od zwykłej płyty gipsowo-kartonowej

Standardowa płyta GK-RTG ma rdzeń gipsowo-kartonowy o grubości 12,5 mm, wewnątrz którego umieszczona jest folia ołowiana lub wkładka z siarczanu baru. Ta konstrukcja pozwala płycie jednocześnie pełnić rolę elementu wykończenia ścian i zapewniać wymaganą ochronę radiologiczną. W porównaniu z blachą ołowianą klejoną do ściany lub z murem barytowym płyty GK-RTG mają jedną wyraźną przewagę: szybkość i łatwość montażu w istniejących pomieszczeniach bez gruntownej przebudowy.

Alternatywą dla warstwy ołowianej jest rdzeń wzbogacony siarczanem baru, potocznie nazywany barytem. Płyta barytowa zapewnia ochronę porównywalną z około 0,8 do 1,2 mm Pb na jedną warstwę, co przy typowych gabinetach stomatologicznych lub lekkich zastosowaniach diagnostycznych często wystarcza. Baryt bywa wybierany tam, gdzie projekt wyklucza użycie ołowiu ze względów środowiskowych lub gdzie prostota montażu jest priorytetem. Wariant z folią ołowianą jest preferowany, gdy projekt osłon wymaga precyzyjnie określonego, wyższego ekwiwalentu Pb, folia ołowiana jest wtedy łatwiejsza do udokumentowania jako zadeklarowany ekwiwalent i pozwala uzyskać certyfikat materiałowy 3.1 potwierdzający konkretną grubość warstwy ochronnej.

Parametry ochronne: co naprawdę oznacza grubość ołowiu wyrażona w mm Pb

Parametr mm Pb, czyli równoważnik ołowiu, to wspólny mianownik przy projektowaniu i porównywaniu osłon radiologicznych. Ten sam poziom ochrony można osiągnąć różnymi materiałami, ale dopiero przeliczenie na mm Pb pozwala zestawić je ze sobą i z wymaganiami projektu. Dlatego grubość samej płyty nie jest miarą ochrony, liczy się wyłącznie zadeklarowany ekwiwalent. Na polskim rynku dostępne są panele w wariantach 0,5 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 mm Pb. Dobór do konkretnego zastosowania wygląda następująco:

• 0,5 mm Pb: gabinety stomatologiczne, lekkie aparaty RTG przy niskim obciążeniu pracowni.
• 1,0 mm Pb: standardowe pracownie diagnostyki obrazowej, typowy rdzeń dla większości projektów osłon.
• 1,5 do 2,0 mm Pb: większe obciążenie pracowni, wyższe napięcie aparatu, pomieszczenia sąsiadujące ze strefami stałego przebywania ludzi.
• 2,5 do 3,0 mm Pb: zastosowania specjalistyczne, pracownie o intensywnym użytkowaniu i wysokich wymaganiach dozowych.

Ostateczna grubość zawsze wynika z projektu osłon sporządzonego przez inspektora ochrony radiologicznej i obliczeń według normy, najczęściej PN-86/J-80001, która mimo wycofania w 2012 roku bywa nadal stosowana jako podstawa obliczeń dopuszczana przez Państwową Agencję Atomistyki. Powyższe zestawienie to punkt wyjścia do rozmowy z projektantem, nie samodzielna decyzja projektowa. Żaden dobór „ze zdrowego rozsądku” nie zastąpi projektu z obliczeniami.

Gdzie panele ochronne GK-RTG sprawdzają się najlepiej

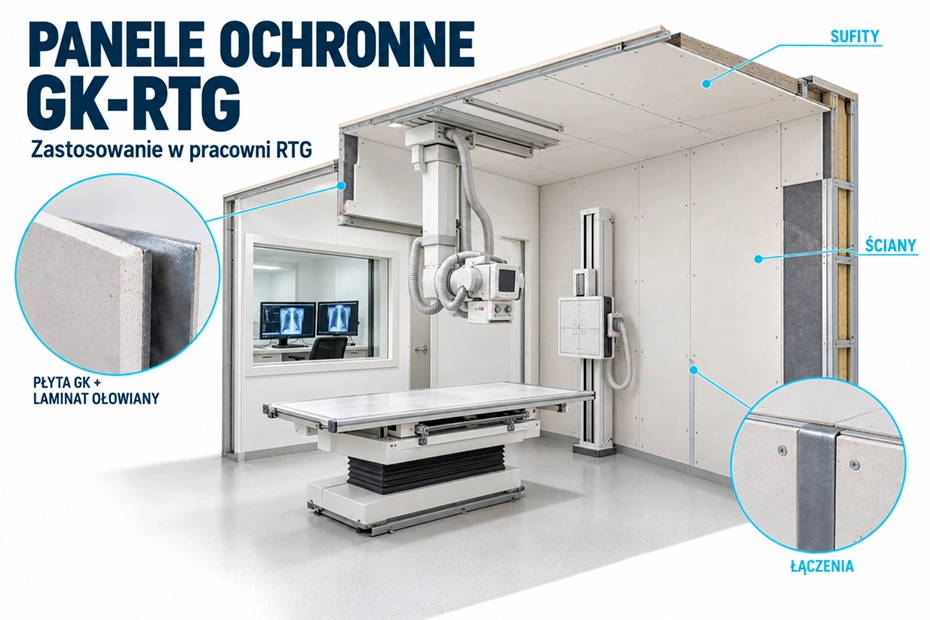

W środowisku medycznym panele GK-RTG stosuje się przede wszystkim przy adaptacji istniejących pomieszczeń na pracownie diagnostyki obrazowej, gabinety rentgenowskie i stomatologiczne. Płyty montuje się na ścianach, sufitach i przy drzwiach, a ich największą zaletą jest możliwość uzyskania wymaganego ekwiwalentu Pb bez konieczności wylewania muru barytowego, który zajmuje znacznie więcej przestrzeni i wymaga dłuższego czasu realizacji. Ważna uwaga: panel RTG na drzwi to osobna kategoria produktu z innym podejściem montażowym, nie należy jej traktować jak standardowego panelu ściennego.

Poza medycyną płyty ochronne RTG sprawdzają się w laboratoriach badań nieniszczących, na stanowiskach defektoskopii przemysłowej i przy liniach produkcyjnych z systemami RTG do kontroli jakości. Wymagania przemysłowe często różnią się od medycznych i nierzadko wymagają wyższych grubości Pb lub kombinacji płyt z innymi osłonami stałymi. Elastyczność formatu i łatwość cięcia płyt GK-RTG pozwala dopasować osłonę do niestandardowych konfiguracji pomieszczeń, co w przypadku betonu barytowego byłoby znacznie trudniejsze i droższe.

Jak dobrać odpowiedni panel: wymiary, waga i kompatybilność z projektem

Standardowe formaty dostępne na polskim rynku to 625 × 2000 mm oraz 600 × 2000 mm. Szerokość 625 mm jest mniejsza niż typowe 1200 mm dla zwykłych płyt GK, co ułatwia dopasowanie do stref ochronnych i ogranicza potrzebę docinania przy osłanianiu ścian. Waga płyty o grubości 1,0 mm Pb w formacie 600 × 2000 mm wynosi około 27 kg, a przy 1,5 mm Pb w formacie 625 × 2000 mm wzrasta do około 31 kg. To ma bezpośrednie przełożenie na organizację transportu i montażu: cięższe płyty wymagają pracy dwóch osób i starannego planowania kolejności prac.

W praktyce minimalne dostawy paletowe obejmują zazwyczaj około 20 sztuk i 20 m². Zamawianie z zapasem na etapie planowania jest korzystniejsze niż domawianie uzupełnień, każda dodatkowa dostawa to oddzielny koszt transportu i ryzyko opóźnienia harmonogramu montażu, zwłaszcza gdy terminy odbioru pracowni są ściśle określone. Orientacyjne widełki cenowe na polskim rynku wynoszą od około 279 zł za m² dla wariantu 0,5 mm Pb do około 699 zł za m² dla 2,0 mm Pb, choć cena ostateczna zależy od dostawcy, kanału sprzedaży i ilości zamówienia.

Panel GK-RTG to jeden element systemu ochrony, który musi współpracować z drzwiami RTG, szybami ołowianymi i ewentualnymi parawanami. Kluczowa zasada to spójny poziom mm Pb na całym obwodzie pomieszczenia: jedna strefa o niższym ekwiwalencie niweczy efekt całej reszty. Dlatego dostawca paneli powinien mieć w ofercie uzupełniające elementy systemu (drzwi, szyby, ewentualnie parawany) lub przynajmniej dane techniczne umożliwiające projekt bez luk i mostków radiacyjnych.

Montaż paneli ochronnych GK-RTG: wymagania i błędy, które kosztują

Wymagania konstrukcyjne

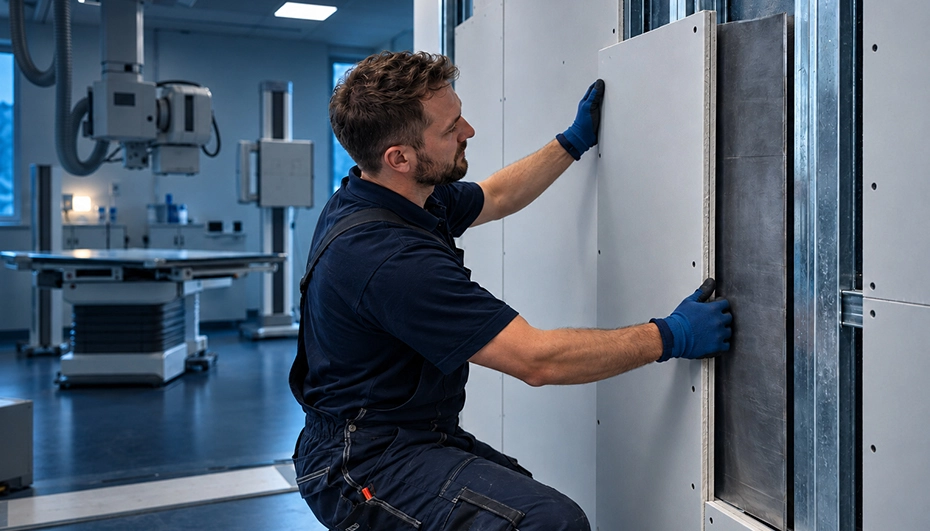

Standardowy montaż przebiega według schematu suchej zabudowy: konstrukcja z profili stalowych, mocowanie paneli na wkręty systemowe, spoinowanie i szpachlowanie połączeń. Przy płytach GK-RTG dochodzą jednak wymagania specyficzne dla ochrony radiologicznej. Cięższe warianty, od 1,5 mm Pb wzwyż, wymagają zagęszczonego rusztu z rozstawem słupków maksymalnie 400 mm oraz wzmocnień lub kotew chemicznych przy mocowaniu ciężkich elementów. Dla wersji 2,0 mm Pb konieczne jest zachowanie zakładu 25 do 30 mm na spoinach i osłonięcie punktów mocowania taśmą ołowianą.

Typowe błędy wykonawcze

Najczęstsze uchybienia, które skutkują uwagami przy odbiorze:

• Mocowanie paneli przy krawędziach zamiast blisko profili konstrukcyjnych, co prowadzi do deformacji płyty.
• Zbyt mocne dokręcanie wkrętów, które uszkadza strukturę płyty i warstwę ołowianą.
• Brak wzmocnień przy cięższych wariantach Pb, szczególnie na sufitach i przy drzwiach.
• Błędy w łączeniu paneli prowadzące do szczelin w osłonie.

Ciągłość osłony jest ważniejsza niż sama grubość materiału. Jedna szczelina w złączu między płytami może niwelować efekt całej ściany zbudowanej z poprawnie dobranych paneli. Przed odbiorem pracowni warto zlecić weryfikację szczelności inspektorowi ochrony radiologicznej, który wykona pomiary dozymetryczne i wskaże miejsca wymagające doszczelnienia, zanim inspekcja sanitarna wejdzie na kontrolę.

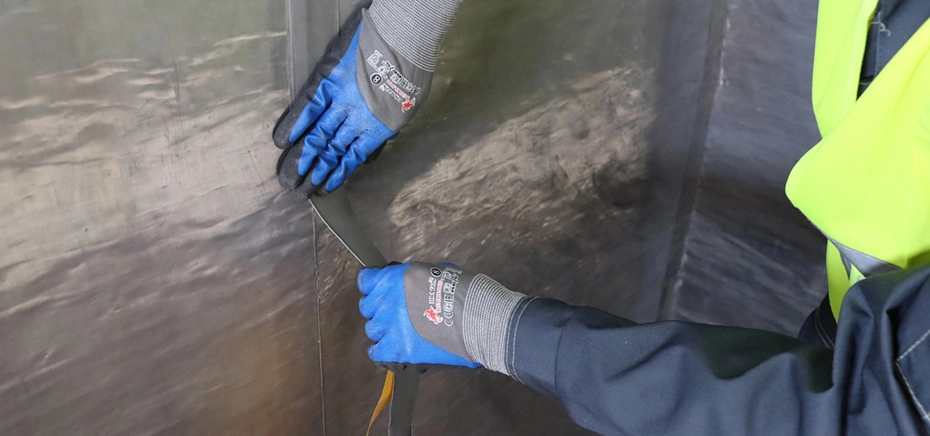

Do zabezpieczania połączeń i szczelin między panelami GK-RTG można stosować samoprzylepne taśmy ołowiane, dobrane zgodnie z projektem osłon i instrukcją montażu płyt.

Certyfikaty, normy i to, czego wymagać od dostawcy

Przy zakupie paneli GK-RTG należy oczekiwać kompletnej dokumentacji: Deklaracji Właściwości Użytkowych jako podstawy dla wyrobu budowlanego, oznakowania CE, certyfikatu materiałowego 3.1 dla warstwy ołowianej oraz karty technicznej z deklarowanym równoważnikiem Pb. Projekt osłon sporządzony przez inspektora musi opierać się na konkretnych danych producenta, dlatego karta techniczna z wartościami mm Pb jest dokumentem niezbędnym, nie opcjonalnym. Panel bez pełnej dokumentacji może skomplikować odbiór pracowni przez Państwową Inspekcję Sanitarną i opóźnić uruchomienie aparatu RTG.

Wśród dokumentów wymaganych przy odbiorze pracowni pojawiają się nie tylko papiery dotyczące samego aparatu i projektu, ale też potwierdzenia zgodności zastosowanych materiałów osłonowych. Inspektor sprawdzi, czy zamontowane płyty odpowiadają dokumentacji projektowej, a pomiary dozymetryczne pokażą, czy osłona faktycznie pracuje zgodnie z obliczeniami. Dokumentowanie warstw osłonowych w trakcie montażu, zdjęcia przed zakryciem i zachowanie specyfikacji materiałów, to praktyki, które oszczędzają czas przy odbiorze.

Centrum Ochrony Radiologicznej Coradika oferuje płyty ochronne RTG z kompletną dokumentacją zgodności, Deklaracją Właściwości Użytkowych, oznakowanie CE i certyfikatem 3.1, w różnych grubościach Pb i formatach, dostosowanych do projektów szpitalnych oraz adaptacji pojedynczych gabinetów przez firmy wykonawcze. Jeśli przygotowujesz zapytanie ofertowe, skontaktuj się z naszym zespołem i podaj podstawowe parametry: wymaganą grubość Pb z projektu osłon, szacowaną powierzchnię, format i termin realizacji. Przygotujemy ofertę z pełną dokumentacją, a nie tylko z ceną za metr kwadratowy.

Co zabrać z tego artykułu przed złożeniem zamówienia

Panel GK-RTG to produkt prosty w montażu, ale złożony w doborze. Liczy się grubość Pb wynikająca z projektu osłon, format dopasowany do logistyki budowy i dokumentacja, która przejdzie kontrolę sanitarną. Żaden z tych elementów nie zastępuje pozostałych, brak któregokolwiek z nich przekreśla pracę włożoną w pozostałe.

Przed złożeniem zamówienia upewnij się, że masz projekt osłon z obliczeniami, znasz wymaganą grubość Pb dla każdej przegrody i wiesz, jakie uzupełniające elementy systemu będą potrzebne (drzwi, szyby, ewentualnie parawany). Jeśli brakuje któregokolwiek z tych elementów, zacznij od konsultacji, a nie od zakupu materiałów. To sekwencja, która działa i pozwala uniknąć kosztownych poprawek po odbiorze. Przed zamówieniem sprawdź projekt i dokumentację dla paneli ochronnych GK-RTG, to najkrótsza droga do sprawnego odbioru pracowni.
